砂型離心鑄鐵管（GB／T3421—1982）
砂型離心鑄鐵管適用于輸送水和煤氣等，鑄鐵直管按壁厚分為P、G兩級。
(1)尺寸和形狀

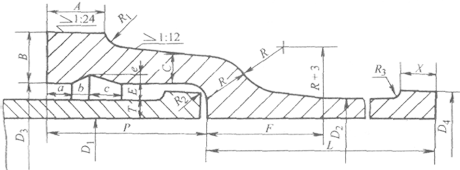

承插鑄鐵直管
R=C+E  R1=C R2=E
承插鑄鐵直管的尺寸
公稱口徑
DN／mm
各部尺寸／mm
a
b
c
e
75～450
15
10
20
6
500以上
18
12
25
7
公稱口徑
DN／mm
壁厚／mm
內徑／mm
外徑
D2／mm
有效長度／mm
承口凸部質量
／kg
插口凸部質量
／kg
直部1m質量
／kg
T
D1
5000
6000
總質量／kg
P級
G級
P級
G級
P級
G級
P級
G級
P級
G級
200
8.8
10.0
202.4
200
220.0
227.0
254.0


16.30
0.382
42.0
47.5
250
9.5
10.8
252.6
250
271.6
303.0
340.0


21.30
0.626
56.3
63.7
300
10.0
11.4
302.8
300
322.8
381.0
428.0
452.0
590.0
26.10
0.741
70.8
80.3
350
10.8
12.0
352.4
350
374.0


566.0
623.0
32.60
0.857
88.7
98.3
400
11.5
12.8
402.6
400
425.6


687.0
757.0
39.00
1.460
107.7
119.5
450
12.0
13.4
452.4
450
476.8


806.0
892.0
46.90
1.640
126.2
140.5
500
12.8
14.0
502.4
500
528.0


950.0
1030.0
52.70
1.810
149.2
162.8
600
14.2
15.6
602.4
599.6
630.8


1260.0
1370.0
68.80
2.160
198.0
217.1
700
15.5
17.1
702.0
698.8
733.0


1600.0
1750.0
86.00
2.510
251.6
276.9
800
16.8
18.5
802.6
799.0
836.0


1080.0
2160.0
109.00
2.860
311.3
342.1
900
18.2
20.2
902.9
899.0
939.0


2410.0
2630.0
136.00
3.210
379.1
415.7
1000
20.5
22.6
1000.0
955.8
1041.0


3020.0
3300.0
173.00
3.550
473.2
520.6
注：
1.計算質量時，鑄鐵密度采用7.20g／cm3.
2.總質量=直部1m質量×有效長度+承插口凸部質量(計算結果四舍五入，保留三位有效數字)。
(2)外形
砂型離心鑄鐵管的彎曲度
公稱口徑DN／mm
彎曲度／mm
200～450
1.51
>1500
1.251
注：1.表中1代表管的有效長度，管長(m)乘以1前的系數即為彎曲度。
      2.鑄鐵管端面應與軸線相垂直。
(3)化學成分
砂型離心鑄鐵管的磷含量WP不應大于0.30％，硫含量Ws不應大于0.10％。
(4)力學和工藝性能
管環抗彎強度
公稱口徑DN/mm
抗彎強度óbbMPa
≤300
340
350～700
280
≥800
240
砂型離心鑄鐵管的水壓試驗
直管種類
公稱口徑DN/mm
試驗壓力／MPa
P級
≤450
2.00
≥500
1.50
G級
≤450
2.50
≥500
2.00
